1. 硬件层协议

通讯协议主要是实现两个设备之间的数据交换功能，通讯协议分硬件层协议和软件层协议。硬件层协议决定数据如何传输问题，比如要在设备1向设备2发送0x63，0x63的二进制数为0110 0011，这8个二进制数从设备1传输到设备2，涉及到1怎么传，0怎么传的问题，这就是硬件层要解决的问题。
硬件层协议目前比较多见的有RS-232、RS-485、SPI、IIC等。RS-232规定，线上的电压为x伏都表示传输的是0，y伏传输的则是1。再者，比如要选择多少条线传输数据，选择什么材质的线传输输入，这些也属于硬件层协议约束的。

2. RS-485通讯协议

MCU管脚输出TTL电平,TTL电平的意思是，当MCU管脚输出0电平时，一般情况下电压是0V，当MCU管脚输出1电平时，电压是5V。因TTL电平的是由一条信号线，一条地线产生，信号线上的干扰信号会跟随有效信号传送到接收端，使得有效信号受到干扰，485通讯实际上是把MCU出来的TTL电平通过硬件层的一个转换器芯片进行转换:

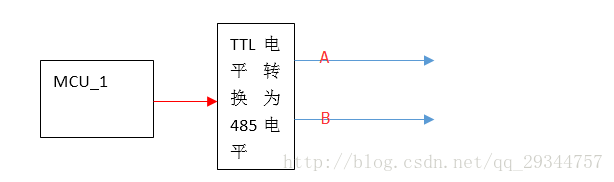

把MCU出来的一条的TTL信号经过芯片转换为两根线(线A、线B)上的信号。当MCU给转换器输入低TTL电平时，转换器会使得B的电压比A的电压高，反之，A的电压比B的电压高。
485协议规约两条电平线上差值为多少表示0或者1，电压是通过仪表可以测量得到的，所以说RS-485是硬件层协议。

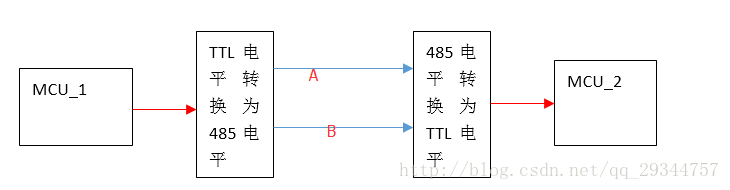

485协议的接收端可能是另一个MCU，MCU管脚也只接受TTL电平，转换芯片过来的是两条线的电压，所以需要对此两条线差分电压转换为TTL电平。

把TTL转为485，实质是一个集成芯片，其间无任何程序代码，纯粹硬件逻辑。同理，将485电平转为TTL也是如此。现在很多芯片把接收和转换都集成到一块IC，注意，转换器和接收器依旧是没有同时工作的，常见的转换芯片是MAX485。
可以这样理解，硬件层协议是公路，路的目的是为了让车辆能够过去。

3. 半双工通讯

首先了解什么是单工通讯，单工通讯是指数据只能朝着一个方向传输的通讯方式。而半双工通讯则是指对于通讯两端，不能同时相对方法发送数据，必须错开时间段发送。
RS-485的通讯线只有2条，且这两条通讯线在一次传输中都需要用到，因此485只可实现半双工通讯。485实现半双工通讯，会遇到一个问题，MCU1向MCU2发数据时，并不知道线上是否正传来MCU2数据，因为没有其他线可用来判断对方的收发状态，那么可能也会导致数据冲突。因此，RS-485要实现半双工通讯，就需要上层的软件协议加以规约，也就是做到”不能你想发数据就发数据”。可以理解，软件层协议就好像交通规则，它能让数据有序传输。
