都是交互图。
序列图：对对象之间传送消息的时间顺序的可视化表示。
协作图：显示对象之间如何进行交互以执行特定用例或用例中特定部分的行为。
序列图和协作图彼此等价，在Rational Rose中按F5可以互相转换。
作用：
序列图：
- 确认和丰富一个使用语境的逻辑表达。
- 细化用例的表达
- 有效地描述如何分配各个类的职责以及各类具有相应职责的原因
协作图：
- 通过描绘对象之间消息的传递情况来反应具体的使用语境的逻辑表达
- 显示对象及其交互关系的空间组织结构
- 表现一个类操作的实现
构成：
序列图：
- 对象：类的实例
- 生命线：一条垂直虚线，表示序列图中的对象在一段时间内的存在
- 激活：对象操作的执行，表示一个对象直接或通过从属操作完成操作的过程
- 消息：从一个对象向另一个或其他几个对象发送信号，或由一个对象调用另一个对象的操作
协作图：
- 对象
- 消息
- 链：关联的实例（与对象图中链概念以及表示形式都相同）

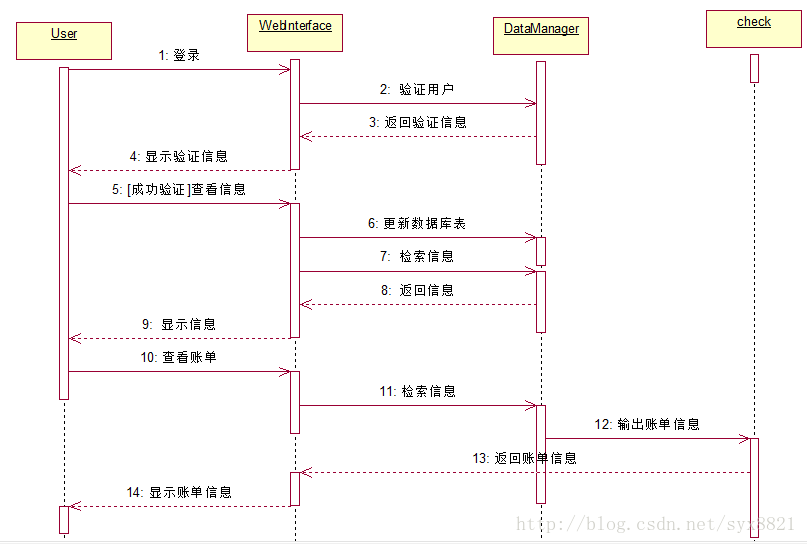

序列图：

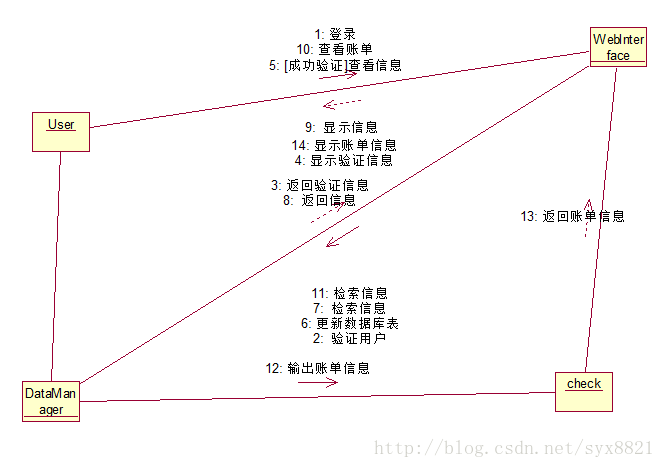

协作图：
这两个图感觉自己画的有些乱，还在改进中…
