在Nand Flash寄存器的配置中ACLS、TWRPH0、TWRPH1，这三个参数可能是最让人难以理解的，这里使用的是mini2440开发板Nand Flash的型号为k9f1208。今天找了很多资料并认真的理解了一下这三个参数。

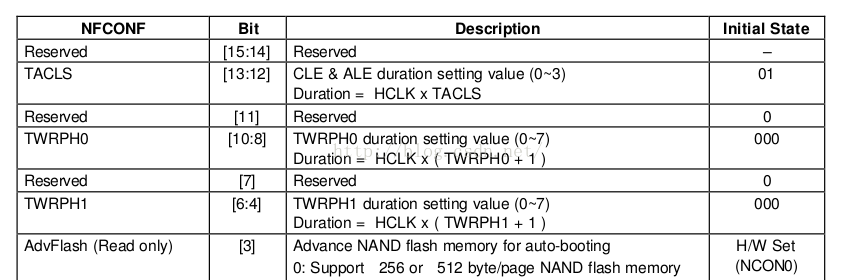

首先，ACLS、TWRPH0、TWRPH1三个参数通过NFCONF寄存器设置。

其次，ACLS、TWRPH0、TWRPH1三个参数的意义，及如何得到。

从三星的的数据手册可以看到两个时序图：

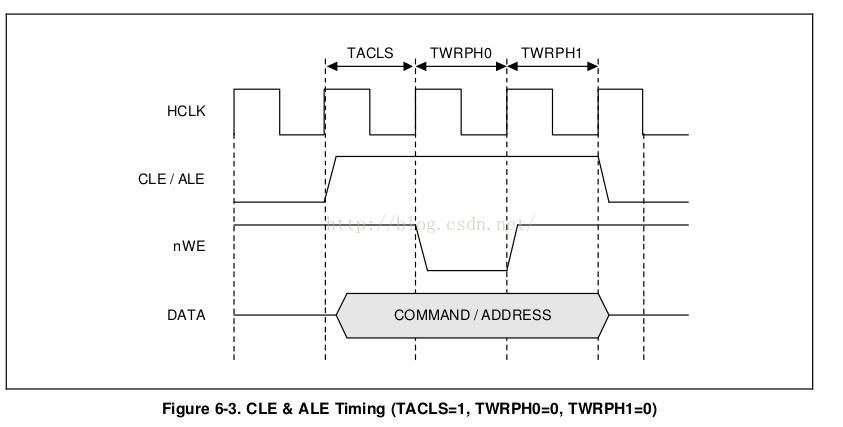

1.命令/地址时序图

2.数据时序图
